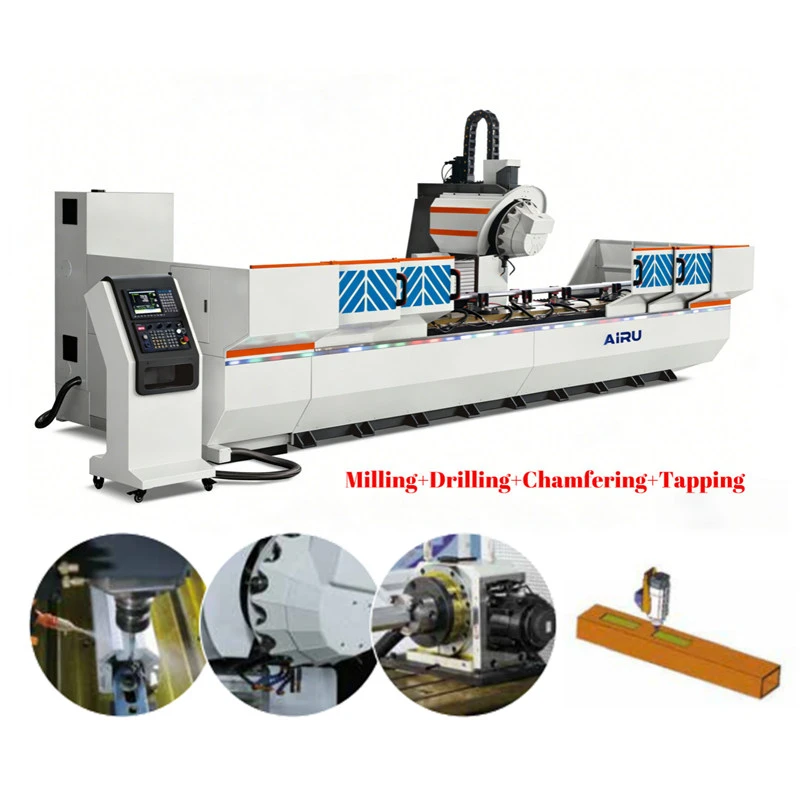

Κέντρο σύνθετης κατεργασίας CNC 3 αξόνων βιομηχανικού προφίλ αλουμινίου (AL-4500A/6500A)
Οι σειρές AL-4500A και 6500A είναι σφαιρικές μηχανές CNC 3 αξόνων κατασκευασμένες για ακριβή κατασκευή βιομηχανικών προφίλ. Επεξεργάζεται προφίλ αλουμινίου, χάλυβα και σύνθετων υλικών εξίσου, βοηθώντας τα εργοστάσια να ενισχύσουν την παραγωγή διατηρώντας ομοιόμορφη ποιότητα κατεργασίας.
Κάθε εργασία φρεζαρίσματος, διάτρησης, λοξοτομής και τρυπήματος τελειώνει με έναν μόνο σφιγκτήρα. Λιγότεροι χρόνοι κύκλων κοπής προσαρμογής και χειρισμού εξαρτημάτων και εξαλείφονται τα σφάλματα ανοχής από την επαναλαμβανόμενη επανατοποθέτηση.
Ένα συμπαγές αμάξωμα μηχανής σε συνδυασμό με κορυφαία χειριστήρια CNC διατηρεί σταθερή τη λειτουργία μέσω αδιάκοπων αλλαγών. Ανεξάρτητα από τις μακριές εξωθήσεις αλουμινίου, τις δομικές δοκούς χάλυβα ή τα σύνθετα μέρη προφίλ, και τα δύο μοντέλα προσφέρουν σταθερά, επαναλαμβανόμενα αποτελέσματα κοπής.
Οι κατασκευαστές στις κατασκευές, στο υλικό μεταφοράς και στα γενικά μηχανήματα βασίζονται σε αυτή τη σειρά CNC για να κλιμακώσουν την παραγωγή χωρίς να διακυβεύεται η ακρίβεια του τελικού εξαρτήματος.
Συνολικά πλεονεκτήματα
- Προηγμένος έλεγχος CNC: Εξοπλισμένος με ταϊβανέζικο σύστημα CNC που διαθέτει διαισθητικό UI και λογισμικό 3D προγραμματισμού για εύκολη λειτουργία από τον χειριστή.
- BT30 Heavy-Άξονας ακαμψίας: Ο άξονας ισχύος 5,5 kW λειτουργεί στις 12000 rpm, υποστηρίζοντας σταθερή, υψηλής{4}}επεξεργασίας προφίλ ακριβείας.
- Περιοδικό εργαλείου δίσκου 16 θέσεων: Η γρήγορη αλλαγή εργαλείου 3 δευτερολέπτων μειώνει τον χρόνο αδράνειας για να διευκολύνει τη συνεχή παραγωγή παρτίδων.
- Υψηλή-Κίνηση άξονα: X-ταχύτητα τροφοδοσίας άξονα X έως 60 m/min επιταχύνει τη συνολική απόδοση μηχανικής κατεργασίας.
- T-Πίνακας επεξεργασίας σχισμής: Συμβατό με διάφορα εξαρτήματα για σταθερή σύσφιξη του τεμαχίου εργασίας, που εγγυάται ακριβή εργασία κοπής.
- Προσαρμοσμένες διαμορφώσεις: Προαιρετικό κρεβάτι μηχανής από χυτοσίδηρο και περιστροφικό τραπέζι 4 αξόνων διαθέσιμα για να ανταποκρίνονται στις διαφοροποιημένες απαιτήσεις κατεργασίας.
Παράμετροι μηχανής
|
Επεξεργασία Επεξεργασίας |
|
|
Διαδρομή άξονα Χ- |
3000/4500/6000mm (Προσαρμόζεται όπως απαιτείται) |
|
Διαδρομή άξονα Υ- |
450 χλστ |
|
Διαδρομή άξονα Z- |
400 χλστ |
|
Ατρακτος |
|
|
Ταχύτητα ατράκτου |
12000 σ.α.λ |
|
Κώνος ατράκτου |
BT30 |
|
Ταχύτητα ταχείας διέλευσης άξονα Χ- |
0-60μ/λεπτό |
|
Ταχύτητα ταχείας διέλευσης άξονα Y/Z- |
0-30μ/λεπτό |
|
Ταχύτητα τροφοδοσίας άξονα X/Y/Z- |
15μ/λεπτό |
|
Spindle Power |
5,5 kW |
|
Απόσταση από τη μύτη του άξονα έως το τραπέζι εργασίας |
350mm (Μήκος εργαλείου 100mm) |
|
Ακρίβεια |
|
|
Ακρίβεια θέσης άξονα Χ- |
±0,05 χλστ |
|
Ακρίβεια τοποθέτησης άξονα Y/Z- |
±0,02 χλστ |
|
Επαναλάβετε την ακρίβεια τοποθέτησης |
±0,01 χλστ |
|
Εργαλεία |
|
|
Τύπος περιοδικού εργαλείου |
Ιπτάμενος-τύπος πιάτων |
|
Χωρητικότητα περιοδικού εργαλείου |
16 σταθμοί εργαλείων (τεμ.) |
|
Ώρα αλλαγής εργαλείου |
3 δευτερόλεπτα (δευτ.) |
|
Άλλοι |
|
|
Σύστημα Λίπανσης |
Αυτόματη Λίπανση |
|
Σύστημα ψύξης |
Ψύξη με ψεκασμό (MQL) / Ψύξη πλημμύρας (ρευστό κοπής) |
|
Τροφοδοτικό |
380V/50Hz |
|
Απαίτηση πίεσης αέρα |
0,5~0,8MPa |
|
Χώρος ορόφου |
7100*2600 χλστ |
|
Καθαρό βάρος μηχανής |
7000 κιλά |
|
Σύστημα Λίπανσης |
Αυτόματη Λίπανση |
|
Σύστημα ψύξης |
Ψύξη με ψεκασμό (MQL) / Ψύξη πλημμύρας (ρευστό κοπής) |
|
Τροφοδοτικό |
380V/50Hz |
|
Απαίτηση πίεσης αέρα |
0,5~0,8MPa |
|
Χώρος ορόφου |
8200*2950 χλστ |
|
Καθαρό βάρος μηχανής |
8000 κιλά |
Επεξεργασία Υποθέσεων
